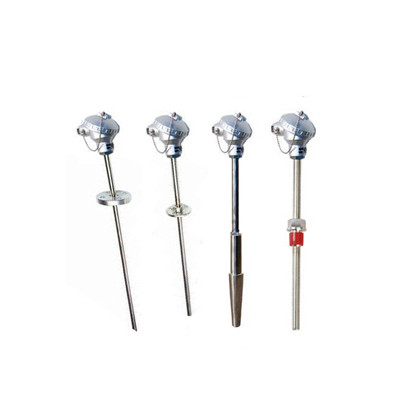

WR裝配式熱電偶
產品特點：
WR系列裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
產品優勢：
直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度
.jpg)
WR系列裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式熱電偶可以直接測量各種中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，符合IEC國際標準分度號的鉑銠30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配式熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
一、技術參數：
1.測量范圍及允許誤差范圍
| 熱電偶類別 | 代號 | 分度號 | 測量范圍 | 基本誤差限 |
| 鎳鉻－康銅 | WRK | E | 0－800℃ | ±0.75%t |
| 鎳鉻－鎳硅 | WRN | K | 0－1300℃ | ±0.75%t |
| 鉑銠 13 -鉑 | WRB | R | 0-1600℃ | ±0.25%t |
| 鉑銠 10 －鉑 | WRP | S | 0－1600℃ | ±0.25%t |
| 鉑銠 30 －鉑銠 6 | WRR | B | 0－1800℃ | ±0.25%t |
注：t為感溫元件實測溫度值（℃）
2.熱電偶時間常數
| 熱惰性級別 | 時間常數（秒） | 熱惰性級別 | 時間常數（秒） |
| Ⅰ | 90－180 | Ⅲ | 10－30 |
| Ⅱ | 30－90 | Ⅳ | ＜10 |
3.公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
4.小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
5.絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
6.高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
| 規定的長時間使用溫度（℃） | 試驗溫度（℃） | 絕緣電阻值（Ω） |
| ≥600 | 600 | 72000 |
| ≥ 800 | 800 | 25000 |
| ≥1000 | 1000 | 5000 |
二、裝配式熱電偶選型表：
| WR□□－□□□□□－□-□/□-□裝配式熱電偶 | |||
| 代 號 | 熱電偶類型 | ||
| N | K分度號|鎳鉻-鎳硅熱電偶 | ||
| E | E分度號|鎳鎘-銅鎳熱電偶 | ||
| F | J分度號|鐵-銅鎳熱電偶 | ||
| T | T分度號|銅-銅鎳熱電偶 | ||
| P | S分度號|鉑銠10-鉑熱電偶 | ||
| Q | R分度號|鉑銠13-鉑熱電偶 | ||
| R | B分度號|鉑銠30-鉑銠6熱電偶 | ||
| 代號 | 熱電偶對數 | ||
| 省略 | 單支式|通常接線端子為2個 | ||
| 2 | 雙支式|通常接線端子為4個 | ||
| 代號 | 安裝固定裝置 | ||
| 1 | 無固定裝置 | ||
| 2 | 固定螺紋(螺紋M27×2) | ||
| 3 | 活動法蘭 | ||
| 4 | 固定法蘭 | ||
| 5 | 活動法蘭角尺型 | ||
| 6 | 錐形盲孔管 | ||
| 代號 | 接線盒形式 | ||
| 3 | 防水接線盒 | ||
| 4 | 隔爆接線盒 | ||
| 5 | 不銹鋼接線盒 | ||
| 代號 | 保護管外徑 mm | ||
| 0 | ф16 (不銹鋼管材質保護管，偶材直徑Ф2.5mm) | ||
| 1 | ф20 (不銹鋼管材質保護管，偶材直徑Ф3.2mm) | ||
| 2 | ф25 (分度號為S或B時，高鋁或剛玉雙層陶瓷保護管) | ||
| 3 | ф30 (SiC等材質的保護管) | ||
| 4 | ф38 (高鉻鑄鐵管) | ||
| 代號 | 保護管材料 | 適用溫度 | 說 明 |
| 0 | 1Cr18Ni9Ti | 0～1000℃ | 常用的熱電偶保護管 |
| 1 | 剛玉 | 0～1600℃ | 耐高溫、耐腐蝕陶瓷管。缺點：易碎 |
| 2 | 高鋁 | 0～1800℃ | 耐高溫、耐腐蝕陶瓷管。缺點：易碎 |
| 3 | 316L | 0～1000℃ | 耐腐蝕優于1Cr18Ni9Ti的金屬護管 |
| 4 | 904L | 0～1000℃ | 能抗化工過程的絕大多數強腐蝕的金屬護管 |
| 5 | 3YC52 | 0～1200℃ | 耐高溫、抗氧化合金保護管 |
| 6 | GH3030 | 0～1200℃ | 耐高溫、抗氧化合金保護管 |
| 7 | GH3039 | 0～1200℃ | 耐高溫、抗氧化合金保護管 |
| 8 | SiC | 0～1600℃ | 耐高溫、抗氧化合金保護管。缺點：易碎 |
| 9 | ZGCr18 | 0～1100℃ | 高鉻鑄鐵管。優點：低成本 |
| 代號 | 測溫元件形式 | ||
| 0 | 傳統裝配式芯子|芯子型號：WR□□—010-分度號-長度 | ||
| K | 鎧裝熱電偶芯子|鎧裝熱偶芯子的直徑以實際使用高溫度確定，溫度越高直徑越粗 | ||
| 代號 | 長度 mm | ||
| L | □□□mm | ||
| 代號 | 熱電偶精度等級 | ||
| 省略 | II級(國內常規供貨) | ||
| I | I級 | ||
| | |||
