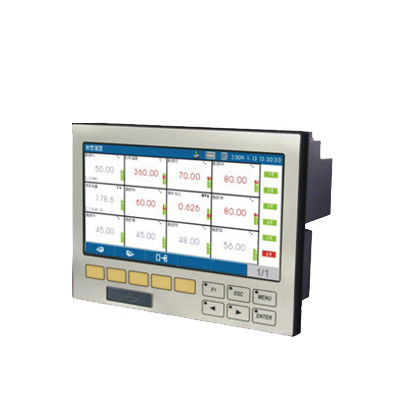

JM-430MC寬屏彩色無紙記錄儀
產品特點：
JM-430MC寬屏彩色無紙記錄儀是一種將現場的溫度、壓力、流量、液位等參數顯示并記錄下來的二次儀表。采用高性能32位ARM微處理器和7英寸寬屏、480×240點陣TFT彩色液晶顯示屏，并可以通過寬屏彩色無紙記錄儀對其它儀表進行控制或調節。
產品優勢：
JM-430MC寬屏彩色無紙記錄儀具有12路輸入功能，其中8路模擬量輸入、4路電流輸入、4路模擬量變送器或者控制輸出、6路報警輸出、容量100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；MR4300采用全中文操作界面，實現人性化操作。采用RS-232C/RS-485通訊接口，可實現遠程監控；內置32MB NAND FLASH作為歷史數據的存儲介質，可通過U盤實現數據轉存。
適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
.jpg)
JM-430MC寬屏彩色無紙記錄儀是一種將現場的溫度、壓力、流量、液位等參數顯示并記錄下來的二次儀表。采用高性能32位ARM微處理器和7英寸寬屏、480×240點陣TFT彩色液晶顯示屏，并可以通過寬屏彩色無紙記錄儀對其它儀表進行控制或調節。
JM-430MC寬屏彩色無紙記錄儀具有12路輸入功能，其中8路模擬量輸入、4路電流輸入、4路模擬量變送器或者控制輸出、6路報警輸出、容量100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；MR4300采用全中文操作界面，實現人性化操作。采用RS-232C/RS-485通訊接口，可實現遠程監控；內置32MB NAND FLASH作為歷史數據的存儲介質，可通過U盤實現數據轉存。
適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
一、寬屏彩色無紙記錄儀技術參數：
1.輸入信號：多8通道信號輸入，4通道電流輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，全隔離型。
2.靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌(沖擊)抗擾度：3級。
3.信號類型：標準信號：(0～10)mA、(4～20)mA、(0～5)V、(1～5)V、(-10～10)V；
毫伏信號：(0～20)mV、(0～100)mV；
熱電偶：B、E、J、K、S、T、WRe5-26、R、N；
熱電阻信號：Pt100、Cu50、JPt100；自定義信號類型。
4.模擬量輸出：4路模擬量變送器或者控制輸出。
5.記錄間隔：用戶自定義；如將記錄間隔設置成1秒鐘，則12通道可記錄短時間為12天。
6.采樣周期：1秒。
7.精度等級：0.2級。
8.存儲容量：內部Flash存儲器容量32MB。
9.存儲方式：文件式存儲方式，更改記錄間隔不會改變歷史記錄。
10.配 電：額定電壓24VDC，大電流100mA，隔離型限流輸出。
11.報警輸出：多6通道，250VAC 3A 繼電器常開觸點。
12.通訊接口：RS-232C和隔離型RS-485接口，通訊波特率為1200、9600、19200、57600、115200bps可選。
13.供 電：交流：220VAC±10%; 頻率范圍：50Hz±5%；大功耗：30VA。
14.工作條件：工作溫度：(0～50)℃；
濕 度：(10～85)%(無結露)；
運輸和存儲溫度：(-20～60)℃；
濕 度：(5～95)%(無結露)。
15.尺 寸：外形尺寸：180mm×144mm×104mm;開孔尺寸：137mm×137mm。
二、寬屏無紙記錄儀選型表:
| JM-430－□□□□□－□-□/□-□寬屏無紙記錄儀 | |
| 代 號 | 屏幕色彩 |
| MB | 彩屏 |
| MC | 藍屏 |
| 代 號 | 模擬輸入通道數量 |
| 01 | 1個通用模擬量輸入通道 |
| 02 | 2個通用模擬量輸入通道 |
| … | … … |
| 12 | 12個通用模擬量輸入通道 |
| 代號 | 模擬輸出通道數量 |
| 0 | 無模擬量輸出 |
| 1 | 1路模擬量輸出，0～10/4～20mA可設 |
| … | … … |
| 4 | 4路模擬量輸出，0～10/4～20mA可設 |
| 代號 | 報警輸出數量 |
| 00 | 無繼電器輸出 |
| 01 | 1個繼電器輸出 |
| … | … … |
| 12 | 12個繼電器輸出 |
| 代號 | 存貯容量 |
| 064 | 64M存儲容量 |
| 128 | 128M存儲容量 |
| 248 | 248M存儲容量 |
| 代號 | PID調節功能 |
| 0 | 無調節功能 |
| 1 | PID調節功能（多1路PID功能少1路輸入通道） |
| 代號 | 流量補償、累積功能 |
| 0 | 無補償、累積功能 |
| 1 | 含多種補償、累積功能 |
| 代號 | 通訊功能 |
| 0 | 無通訊接口 |
| 1 | RS232通訊接口 |
| 2 | RS485通訊接口 |
| 代號 | USB轉存功能 |
| 0 | 無數據轉存功能 |
| 1 | USB數據轉存功能 |
| 代號 | 供電方式 |
| A | 85～265V，45～55Hz |
| 附件 | |
| 微型打印機（含電源）（訂貨號：SC3611） | |
| 記錄儀上位管理軟件（訂貨號：SC3411） | |
| RS485/RS232轉換模塊（訂貨號：SC3511） | |
